LZZBJ9-10型電流互感器是戶內環氧樹脂澆注支柱式全工況型產品，在額定頻率50Hz、額定電壓10kV及以下的電力系統作電流、電能計量或繼電保護使用,適用于中置式開關柜及其它型式的開關柜，本型號的產品還可根據用戶要求生產二、三繞組復變比結構。目前準確級有0.5、0.2、0.5S、0.2S級，保護級10P10、10P20等，另可以定制非標產品。
LZZBJ9-10A, LZZBJ9-10B, LZZBJ9-10C型電流互感器由于采用了環氧樹脂全封閉澆注所以產品耐潮濕、耐污穢、尺寸小、重量輕，適合于任何位置、任意方向安裝。
三、LZZBJ9-10A1G、LZZBJ9-10B1、LZZBJ9-10C1戶內電流互感器 技術參數
1、LZZBJ9-10額定絕緣水平：12/42/75kV ；
2、負荷的功率因數：COSφ=0.8（滯后）；
3、 額定二次電流：5A或1A;
4、表面爬電距離：滿足II級污穢等級要求；
5 、產品標準：GB1208-2006《電流互感器》。
6 、儀表保安系數：FS≤10;

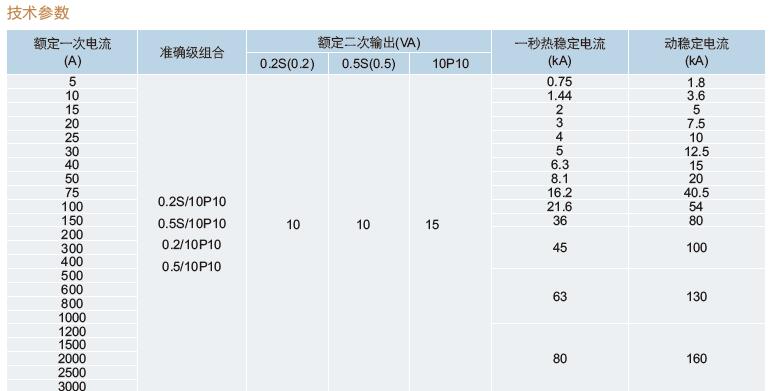

7、 其它技術參數見表
四、LZZBJ9-10A1G、LZZBJ9-10B1、LZZBJ9-10C1戶內電流互感器 外形及安裝尺寸

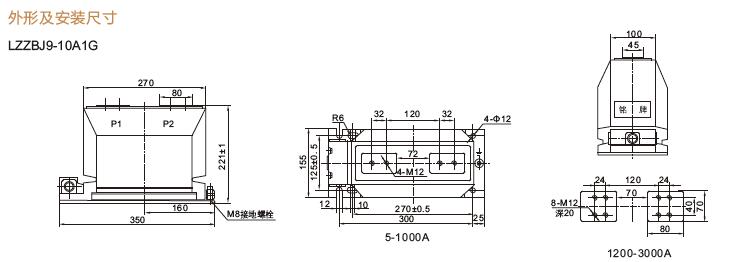

1、LZZBJ9-10A1G

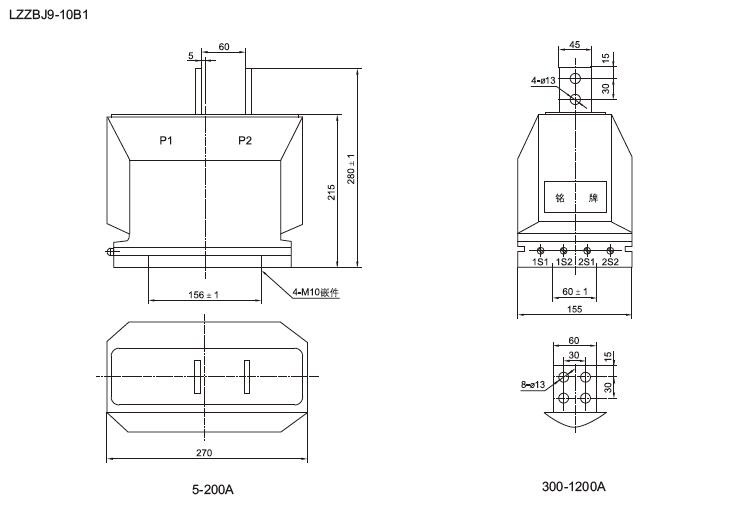

2、LZZBJ9-10B1

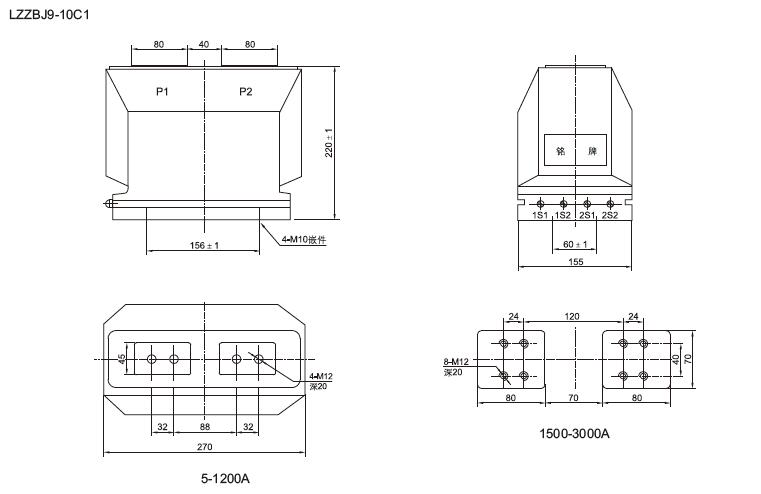

3、LZZBJ9-10C1
五、LZZBJ9-10A1G、LZZBJ9-10B1、LZZBJ9-10C1戶內電流互感器 發展趨勢
由于電磁式電流互感器存在的易飽和、非線性及頻帶窄等問題，電子式電流互感器逐漸興起。電子式電流互感器一般具有抗磁飽和、低功耗、寬頻帶等優點。
國內具有代表性的電子式互感器有AnyWay變頻電壓傳感器、AnyWay變頻電流傳感器和AnyWay變頻功率傳感器，其中，AnyWay變頻功率傳感器屬于電壓、電流組合式互感器。
該互感器的主要特點如下：
1、采用前端數字化技術，光纖傳輸，電磁兼容性好。
2、幅頻特性和相頻特性好，在寬幅值、頻率、相位范圍內均可獲得較高的測量精度。
3、屬于數字式傳感器，二次儀表不會引入誤差，傳感器誤差就是系統誤差。

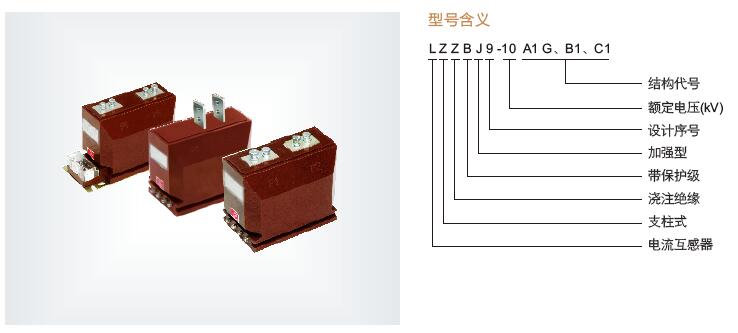

六、LZZBJ9-10A1G、LZZBJ9-10B1、LZZBJ9-10C1戶內電流互感器 型號說明
LZZBJ9-互感器型號 1000/5代表額定變比
10P30代表保護繞組，其意義是在30倍額定電流下二次的輸出電流誤差為+—10%
0.5為測量繞組精度，這個精計劃經濟具體要查規范
0.2S為計量繞組，計量的精度要求，小電流的時候誤差要很小，
30/30/30/20VA這個代表各繞組的額定容量，按理來說，CT二次容量越小，精度越高，所以計量繞組容量要小于正常的
七、LZZBJ9-10A1G、LZZBJ9-10B1、LZZBJ9-10C1戶內電流互感器 使用環境
安裝場所：戶內
環境溫度：最高+40℃，最低-5℃，日平均不能超過30℃；
海拔：不超過1500m；
大氣條件：大氣中無嚴重污染；
八、LZZBJ9-10A1G、LZZBJ9-10B1、LZZBJ9-10C1戶內電流互感器 選型推薦：
LZZBJ9-10A1G LZZBJ9-10B1 LZZBJ9-10C1 LZZ(J)B6-10Q LZZBJ12-10A LZZBJ12-10B
LZZBJ12-10C LZZJ-10Q LZJC-10 LZJ8-10Q LQJ8-10Q LFS(Q)-10Q LA(J)-10Q LMZ(J)1-10Q
LAZBJ-10Q LFZB(J)8-10A2 LFZB(J)8-10B2 LDJ-10(Q)/210-L 、Y
九LZZBJ9-10A1G、LZZBJ9-10B1、LZZBJ9-10C1戶內電流互感器 廠家-浙江中拓高壓電器簡介
浙江中拓高壓電器有限公司是一家主要從事研發、生產銷售110kV及以下戶內外高低壓互感器，鐵芯、絕緣件的專業廠家。公司的10-35kV戶內外互感器，銷遍全國各地，遠銷海外多個國家和地區，深受廣大用戶信賴和好評，10kV真空斷路器用互感器已成為國內柱上開關生產企業最優選擇合作單位。2007年自主研發的主推產品LZW32-10(12)型戶外保護用電流互感器，是目前國內同類型配套互感器主要生產商。浙江中拓高壓網址：http://daydaymusic.cn/，聯系電話：13868715829，商務QQ：40378900，歡迎來電咨詢定制。
