LDJ-10/210-L,LDJ-10Q/210-L電流互感器

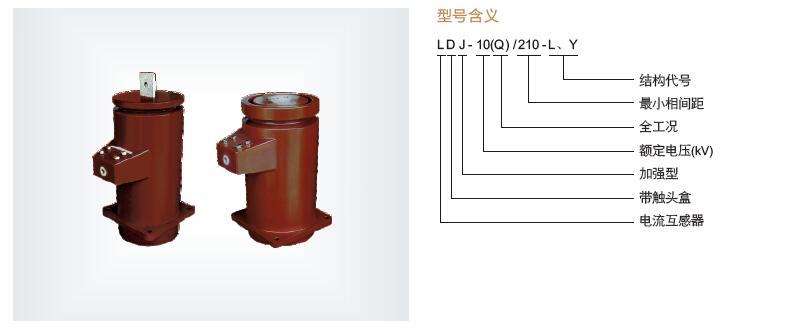

一、LDJ-10/210-L,LDJ-10Q/210-L電流互感器概述

LDJ-10/210-L,LDJ-10Q/210-L電流互感器為是專門為KYN-10型手車開關柜而設計,環氧樹脂澆注絕緣全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。LDJ系列電流互感器為貫穿式環氧樹脂澆注全封閉結構，其一次繞組的一個端子帶有靜觸頭被設置在環氧樹脂的絕緣空腔內。

二、LDJ-10/210-L,LDJ-10Q/210-L電流互感器工作條件：

1、環境溫度：最高溫度45℃，平均溫度不超過30℃，最低溫度：-45℃。

2、海拔高度不超過1000M（超過請注明）

3、接地方式：中性點非有效接地系統

4、大氣條件：無嚴重污染

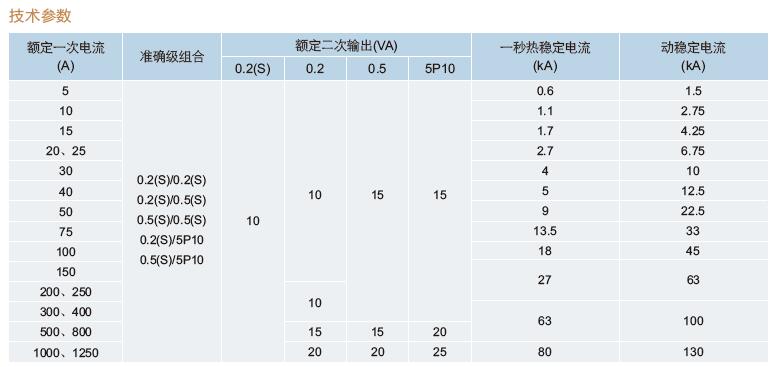

三、LDJ-10/210-L,LDJ-10Q/210-L電流互感器的技術參數

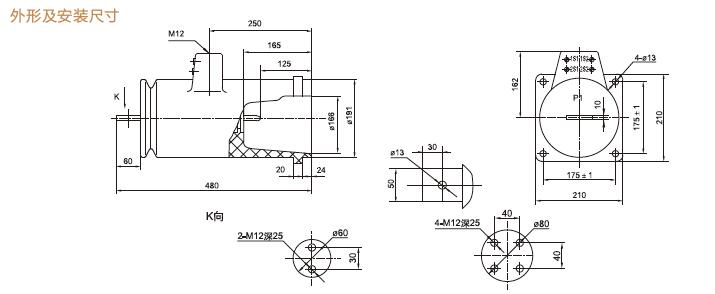

四、LDJ-10/210-L,LDJ-10Q/210-L電流互感器產品外形及安裝尺寸

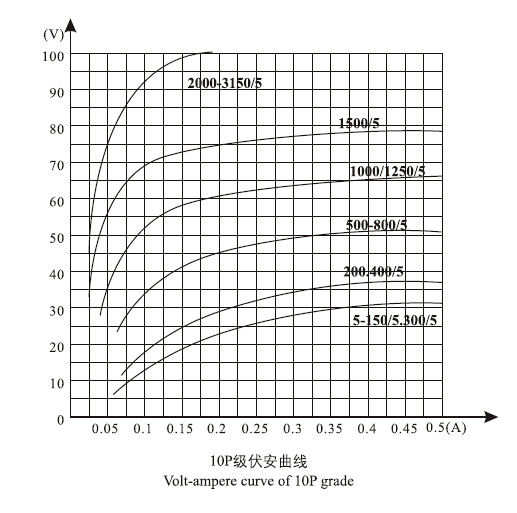

五、10P伏安曲線圖

六、電流互感器要注意的事項
