LZZB-10高壓戶內電流互感器

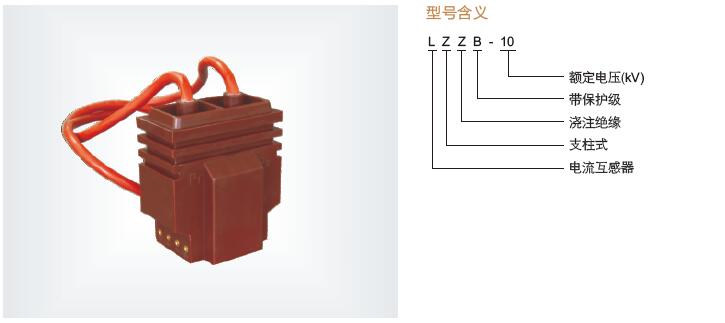

一、LZZB-10高壓戶內電流互感器型號含義

LZZB-10型電流互感器是戶內，環氧樹脂澆注，全工況型產品，已裝于VE-10型中置式開關柜也適用于其它開關柜中，額定頻率為50Hz額定電壓為10KV及以下的電力系統中作電流、電能測量和繼電保護用。LZZB-10型互感器采用環氧樹脂全封閉澆注成型，體積小，重量輕，適宜于任何位置，任何方向安裝，底部有四個M10螺孔供安裝使用。LZZB-10型互感器的鐵芯用優質冷軋硅鋼片繞成環形，并經嚴格的熱處理，二次線圈由測量級和保護級兩個繞組組成。本產品符用IEC60044-1及GB1208《電流互感器》標準。

二、LZZB-10高壓戶內電流互感器適用范圍

LZZB-10高壓戶內電流互感器適用于海拔高度1000m及以下地區，高原型產品適用于海拔高度4000m及以下地區，頻率為50Hz，最高工作電壓為12kV的電力系統作精密電氣測量及繼電保護之用。
正常使用條件
·環境溫度：普通型為+40℃~-15℃;高原型為+25℃~-15℃。
·產品類型：戶內。
·大氣條件：安裝場所無嚴重影響互感器絕緣的污穢及爆炸性介質。
·安裝場所無嚴重的振動和顛簸。
·產品運行中二次不允許開路，否則有高壓危險。
·運輸、存儲時的溫度為+40℃~-15℃

三、LZZB-10高壓戶內電流互感器技術說明

·產品執行標準：GB1208-1997《電流互感器》。
·額定二次電流：5A和1A。
·儀表保安系數：0.2S級FS≤5;0.2、0.5級FS≤10。
·絕緣耐熱等級：E級。
·次級結構：兩線圈、三線圈、四線圈。
·額定二次下限負荷為額定二次負荷的25%。(額定二次電流為5A的產品，其額定二次負荷為10VA時下限負荷為3.75VA;用戶需要下限負荷為2.5VA時定貨時應明確。）
·額定一次電流值、額定二次負荷、準確限值系數、額定短時電流值、級次組合、重量見下表所列數據。特殊規格產品請與制造廠協商。

絕緣水平

普通型：12/42/75kV;
高原型：12/61/110 kV（4000m及以下地區）

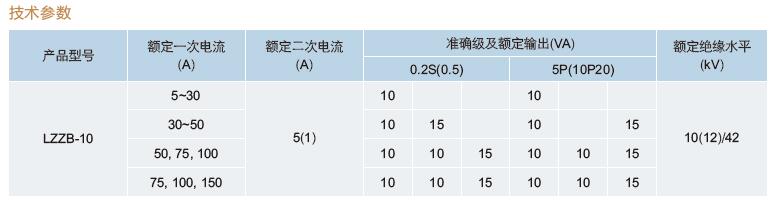

四、LZZB-1高壓戶內電流互感器參數

注：1、可根據用戶需求制作特殊規格或高精度產品。

2、該電流互感器在使用過程中只能使用其中一個變比，幾個變比不能同時使用。

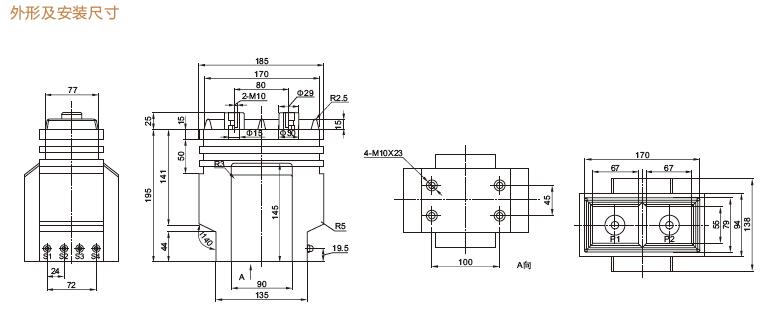

五、LZZB-10高壓戶內電流互感器尺寸

六、LZZB-10高壓戶內電流互感器用途

LZZBJ-10及LZZB-10型電流互感器是戶內，環氧樹脂澆注，全工況型產品，已裝于VE-10型中置式開關柜也適用于其它開關柜中，額定頻率為50Hz額定電壓為10KV及以下的電力系統中作電流、電能測量和繼電保護用。

七、LZZB-10高壓戶內電流互感器結構簡介

本型號互感器采用環氧樹脂全封閉澆注成型。體積小，重量輕，適宜于任何位置，任何方向安裝，底部有四個M10螺孔供安裝使用。本型號互感器的鐵芯用優質冷軋硅鋼片繞成環形，并經嚴格的熱處理。二次線圈由測量級和保護級兩個繞組組成。

八、LZZB-10高壓戶內電流互感器選型推薦

LZZB-10  5-30/5A

LZZB-10  30-50/5A

LZZB-10  50、75、100/5A

LZZB-10  75、100、150/5A
