LQJ8-10Q電流互感器

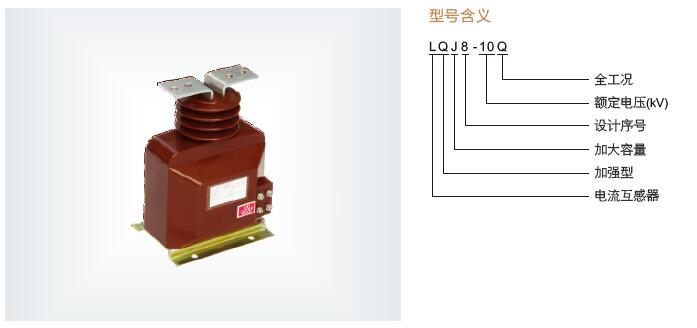

一、LQJ8-10Q電流互感器型號含義

LQJ8-10Q電流互感器為環氧樹脂澆注絕緣全封閉支柱式產品，適用于額定頻率50Hz或60Hz,額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。

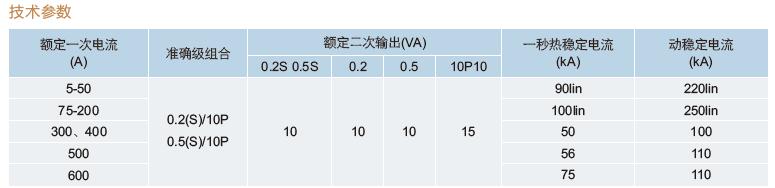

二、LQJ8-10Q電流互感器技術參數

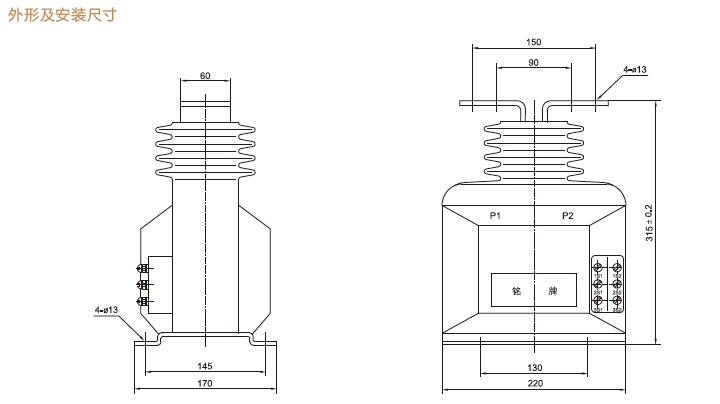

三、LQJ8-10Q電流互感器外形及安裝尺寸

四、LQJ8-10Q電流互感器使用條件
1.海拔高度不超過1000M
2.周圍環境溫度不高于+40度，不低于-5度
3.周圍空氣的相對濕度不大于85%(20度)
4.本產品已通過直接振動試驗，能承受住相當于里氏九級裂度的加速度為0.4G正弦三波的耐振試驗。
五、LQJ8-10Q電流互感器結構簡介
本型互感器采用環氧樹脂膠作主絕緣，將一次繞組和部分二次繞組用樹脂澆注成一整體組件，另一部分二次繞組在鐵心上露，一次引出線在頂部，二次接線座在側面壁上，鐵心為疊片式。
技術參數
產品性能符合IEC標準和GB1208-87《電流互感器》

六、LQJ8-10Q電流互感器使用原則

1）電流互感器的接線應遵守串聯原則：即一次繞阻應與被測電路串聯，而二次繞阻則與所有儀表負載串聯

2）按被測電流大小，選擇合適的變比，否則誤差將增大。同時，二次側一端必須接地，以防絕緣一旦損壞時，一次側高壓竄入二次低壓側，造成人身和設備事故

3）二次側絕對不允許開路，因一旦開路，一次側電流I1全部成為磁化電流，引起φm和E2驟增，造成鐵心過度飽和磁化，發熱嚴重乃至燒毀線圈；同時，磁路過度飽和磁化后，使誤差增大。電流互感器在正常工作時，二次側與測量儀表和繼電器等電流線圈串聯使用，測量儀表和繼電器等電流線圈阻抗很小，二次側近似于短路。CT二次電流的大小由一次電流決定，二次電流產生的磁勢，是平衡一次電流的磁勢的。若突然使其開路，則勵磁電動勢由數值很小的值驟變?yōu)楹艽蟮闹?，鐵芯中的磁通呈現嚴重飽和的平頂波，因此二次側繞組將在磁通過零時感應出很高的尖頂波，其值可達到數千甚至上萬伏，危及工作人員的安全及儀表的絕緣性能。

另外，二次側開路使二次側電壓達幾百伏，一旦觸及將造成觸電事故。因此，電流互感器二次側都備有短路開關，防止二次側開路。在使用過程中，二次側一旦開路應馬上撤掉電路負載，然后，再停電處理。一切處理好后方可再用。

4）為了滿足測量儀表、繼電保護、斷路器失靈判斷和故障濾波等裝置的需要，在發電機、變壓器、出線、母線分段斷路器、母線斷路器、旁路斷路器等回路中均設2～8個二次繞阻的電流互感器。

5）對于保護用電流互感器的裝設地點應按盡量消除主保護裝置的不保護區來設置。例如：若有兩組電流互感器，且位置允許時，應設在斷路器兩側，使斷路器處于交叉保護范圍之中

6）為了防止支柱式電流互感器套管閃絡造成母線故障，電流互感器通常布置在斷路器的出線或變壓器側

7）為了減輕發電機內部故障時的損傷，用于自動調節勵磁裝置的電流互感器應布置在發電機定子繞組的出線側。為了便于分析和在發電機并入系統前發現內部故障，用于測量儀表的電流互感器宜裝在發電機中性點側。

七、LQJ8-10Q電流互感器型號參數

 一、電流互感器型號

 第一字母：L—電流互感器

 第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序接地檢測用；W—抗污穢；R—繞組裸露式

 第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—氣體絕緣介質；W—與微機保護專用

 第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG

 第五數字：電壓等級 產品序號

八、LQJ8-10Q電流互感器注意事項

使用注意事項電流互感器運行時，副邊不允許開路。因為一旦開路，原邊電流均成為勵磁電流，使磁通和副邊電壓大大超過正常值而危及人身和設備安全。因此，電流互感器副邊回路中不許接熔斷器，也不允許在運行時未經旁路就拆下電流表、繼電器等設備。電流互感器運行時，副邊不允許開路。原因如下：

⒈電流互感器一次被測電流磁勢I1N1在鐵芯產生磁通Φ1

⒉電流互感器二次測量儀表電流磁勢I2N2在鐵芯產生磁通Φ2

⒊電流互感器鐵芯合磁通：Φ = Φ1 + Φ2

⒋因為Φ1.Φ2方向相反，大小相等，互相抵消，所以 Φ = 0

⒌若二次開路，即 I2 = 0 ，則：Φ = Φ1，電流互感器鐵芯磁通很強，飽和，鐵心發熱，燒壞絕緣，產生漏電

⒍若二次開路，即 I2 = 0 ，則：Φ = Φ1，Φ在電流互感器二次線圈N2中產生很高的感生電勢e，在電流互感器二次線圈兩端形成高壓，危及操作人員生命安全

⒎電流互感器二次線圈一端接地，就是為了防止高壓危險而采取的保護措施。
